怎么確定水阻柜的阻值

發布時間:2023-12-20

瀏覽量:0

發布人:源創大白

水阻柜在工礦企業是常見的設備,不管是風機、水泵空壓機,還是球磨機、破碎機、軋鋼機等,水阻柜以它獨特地啟動效果相伴設備之旁,較高的性價比受到用戶的親賴。

新買的水阻柜一般由廠家提供調試服務,襄陽源創工控生產的水阻柜、進相器及其他設備還會對用戶提供技術培訓,以便維修電工能掌握基本原理及維護,那么水阻柜調試的關鍵任務就是配好阻值,因為它直接關系到水阻柜的啟動效果,那么怎樣確定水阻柜阻值呢?

確定水阻柜阻值

確定水阻柜的阻值首先要找到電機的參數,然后根據電機的參數計算水阻柜的阻值。

 公式R0=U2e/I2e)(1/n-1/mM

式中:U2e:電機轉子回路的開路電壓(V),I2e:電機轉子回路的額定電流(A),m:直接起動電流倍數,n:帶液阻起動電流倍數,M:起動轉矩,根據以上數據來計算出水阻柜的阻值為0.94歐。


時間久了都是任何設備工作一段時間都需要維護,水阻柜也一樣,工作久了由于液體揮發需要補水,工作一年以上都需要重新配置阻值。如其他啟動設備一樣,水阻柜的工作原理也是降壓啟動。

 YLQ水阻柜-640x480產品8




水阻柜阻值配制

(1) 先將動極板置于起動位置(即上限位置),將準備好的水注入到水箱規定位置的2/3左右,注意三格液位要基本相等;

(2) 稱一定數量電解粉(電解粉稱取量參照附表達式);

(3) 先向盆或桶等容器內倒入備好的水,水不超過容器容積2/3,取所稱電液粉1/3慢慢倒入容器內并不停攪拌至電液粉完全溶解,然后倒入電阻箱的一相中,部分溶解不了的塊狀物加熱水溶解,此后若仍有少量不溶物,可棄之不用。如電液粉太多而容器容積太小可分幾次溶解;

(4) 重復步驟(3)將電液粉溶入其它兩相中;

(5) 分別向液阻箱內加水至要求液位(液位大約離電阻箱上蓋板60mm);

(6) 扳動試驗按鈕,使極板上下運動二、三次,使箱內電阻液攪拌均勻;

(7) 用干凈的布擦凈電阻箱外的水漬。

(8) 液體電阻的測量

液體電阻的活動極板移動位置后,通過自耦變壓器給每相動靜極板之間通以50HZ電,電流從0開始逐漸增大至5A左右電流I(A),記下電流表A的讀數,并測量兩極之間壓降V(V),測液體電阻值為:R(Ω)=V(V)/I(A)測量電路如下:

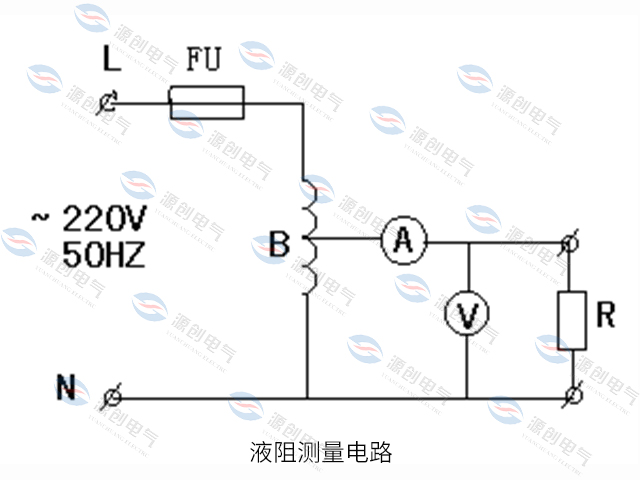

液阻測量電路



圖中,FU:熔斷器2A    A:交流電流表5A,0.5級;B:調壓器5KVA;V:交流電壓表0.5級,測得的R值應接近R0計算值,允許有5%的誤差。

(9) 電阻的調整如偏大應增大電阻液濃度,否則應降低其濃度,調節方法是用軟管抽出部分溶液加水或電液粉。


注:(1)測電阻時動極板一定在上限位,且轉子線路與電阻箱斷開;

(2)電阻液應攪拌均勻后再測;

(3)調壓器相線、零線不可接反。
