現在我廠10KV，1250KW高壓電機使用，的一臺進相器，出現故障，電機進相后，電流在75A到87A左右變化，功率因數在0.85到0.95之間變化。想請教高手，這臺進相器修復后，電流會在幾A運行，功率因數能提高多少。



電機本身帶的進相器，是按電機的功率因數設計的，你的功率因數可以高到0.95，那就是最高的了，電流可以小到75A，但這不是額定負載的狀態，如果在額定負載狀態下，功率因數是0.95，電流應該有85A左右。

現在很多繞線式，三相異步電動機轉子的補償，采用靜止式進相器來提高，其功率因素,但相關的廠家都沒有給，用戶提供一、二次圖，各位看官哪個可提供。先行謝了。



靜止式進相器可，對高低壓繞線式異步電動機，進行無功補償，功率因數可提高到0.95以上，性能優于集中或就地電容補償。





圖紙簡介，高、低壓繞線式電機用，進相器就地補償，功率因數達到0.96以上。采用交交變頻技術和微機控制結合，實現自動跟蹤電機狀態，自動調整相關參數，使電機時刻處于最佳補償狀態，極大降低定子電流，電機溫升顯著降低，延長電機使用壽命。



我公司一臺3550KW電機，使用靜止式進相器做無功補償，使用中出現一個奇怪的問題。出現問題時電流波動大，可控硅驅動板信號指示燈滅掉兩個，正常應該12個燈全亮或微閃。測量相關可控硅陰極，陽極出現阻值只有幾歐情況，有時2個可控硅，有時4個，以為可控硅完蛋了，控制板壞了，但過了幾個小時在測量又好了，也能投入使用，這到底是什么原因。

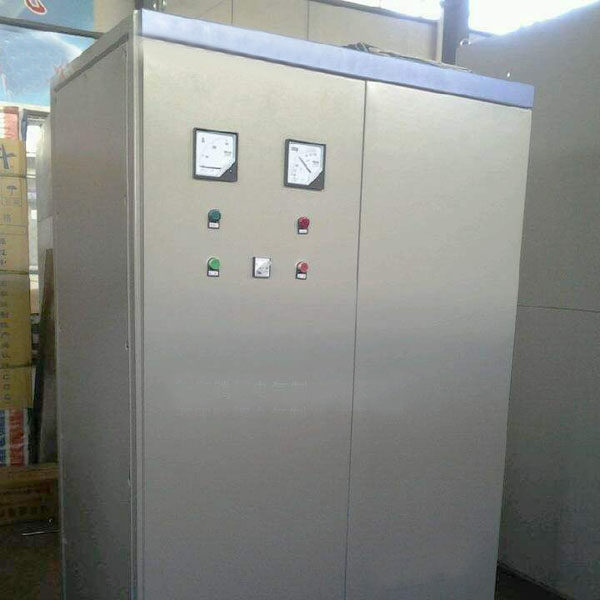

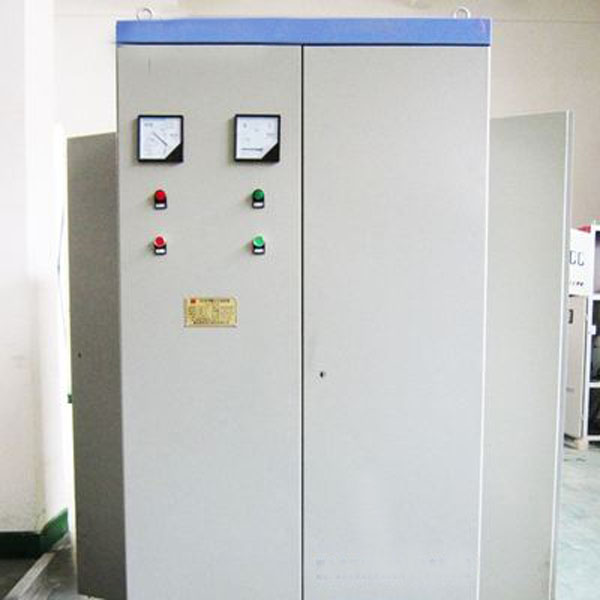

DPC系列靜止式進相器，是專為大功率繞線型異步電動機，設計的就地式無功功率補償裝置。它串接于交流繞線型異步，電動機的轉子回路，用以提高電動機的功率因數和效率，降低電動機的能量損耗。從而達到降耗節能的效果，提高企業的經濟效益。



工作原理。

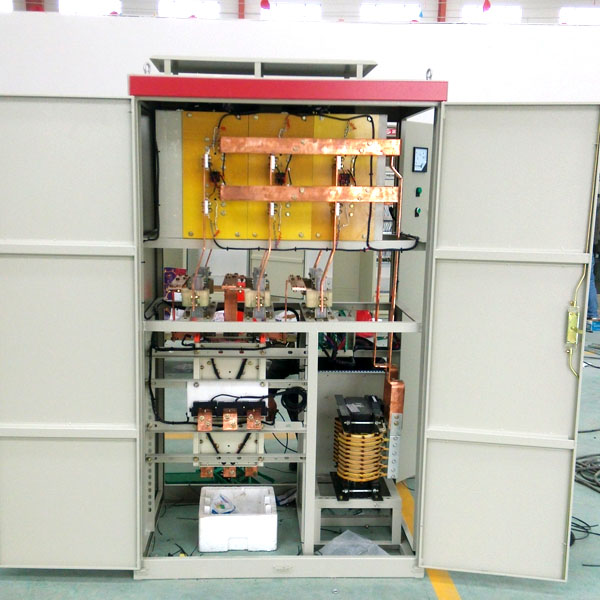

    該裝置采用大功率，電力電子器件，通過微計算機技術，交-交變頻技術，電力電子器件生成與電動機轉子電勢同頻、相位互差90°、副值相當的一個三相電源，將該三相電源接入轉子，回路中改變轉子側的功率因數進，而改變定子側的功率因數，達到無功功率補償的目的。



適用范圍。

    適用于建材、輕工、冶金，、石油、化工等工業領域繞線型，交流異步電動機功率因數，就地無功率補償?？捎糜诤戕D矩負載，（如磨機），也可以用于變轉矩負載。

該裝置因接入繞線型，異步電動機轉子回路，與定子電流沒有直接聯系，因而適用于不同電壓等級電動機。
