目前，有源濾波技術已在日本、美國等少數工業發達國家得到應用，有工業裝置投入運行，其裝置容量最高可達60MV.A；國內對有源電力濾波器的研究尚處于起步階段。

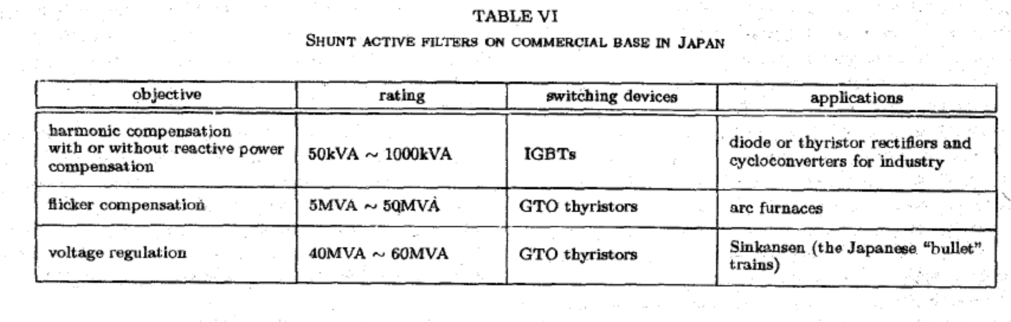

現在有源電力濾波器在日本應用越來越廣泛，1994年之前就有300多臺投入使用，下表是投入使用的有源電力濾波器的基本情況，包括使用目的、容量、使用的開關器件、應用領域。

從表中可以看出有源電力濾波器的使用目的有諧波補償、閃變補償以及電壓調節。
（1）諧波補償

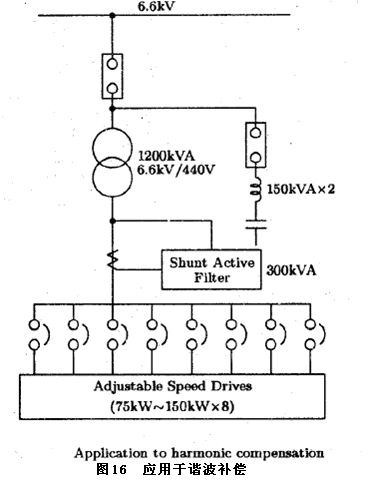

圖16所示為一個辦公樓系統，安裝了一個容量為300KVA的有源電力濾波器，用來補償八臺自調速電機所產生的諧波電流。圖17所示為6.6KV母線上補償前后的電流波形，從圖中可以看出補償前電流失真率為38.4%，補償后降到了7.4%，補償效果明顯。
（2）電壓調節

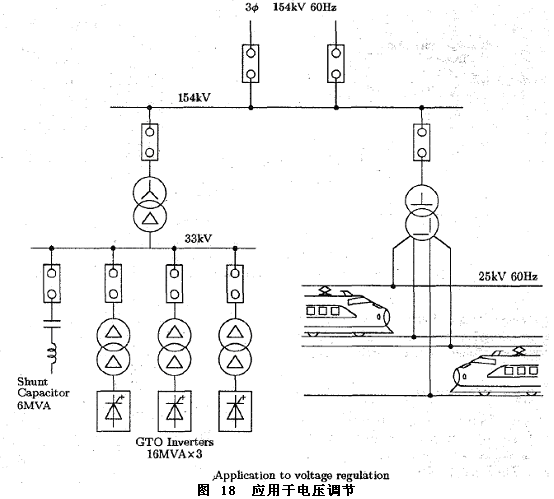

圖18所示為日本鐵路公司安裝在Shintakatsuki變電站的三個容量分別為16MVA的并聯型有源電力濾波器，目的是補償一個154KV電力系統終端電壓跌落和電壓波動。因?yàn)榕c不平衡的列車負載相連的變壓器會產生大量的負序電流和變化的無功功率，從而造成電壓跌落和電壓變化，嚴重影響與之接在同一系統中的其他裝置的運行。使用情況表明該有源電力濾波器能夠很好地補償電壓跌落和變化并能將電壓不平衡因數從3.6%降到1%。

在電力電子工程師和研究人員不斷的努力下，有源電力濾波技術取得了長足的發展，有源電力濾波器的價格也不斷降低，隨著人們對諧波污染認識的不斷加深，有源電力濾波器的應用前景是相當光明的。

參考文獻：
[1]姜齊榮，趙東元，陳建業.有源電力濾波器.北京：科學出版社，2005
[2]F.Z.Peng,H.Akagi,and A.Nabae,“A new approsch to harmonic comensation in power system-A combined system of shunt passive active filter”,IEEE Trans.Ind,Appl,vol.26,no.6pp.983-990,1990
[3]F.Z..Peng,“application issues of active power filter .IEEE”Industry application magazine
Semptenber,1998
[4] Hirofumi Akagi,“New trends in active power filter for improving power quality ”IEEE,1994
