襄陽源創軟起動器工作原理

發布時間：2021-07-14

瀏覽量：0

發布人：未知

分享到

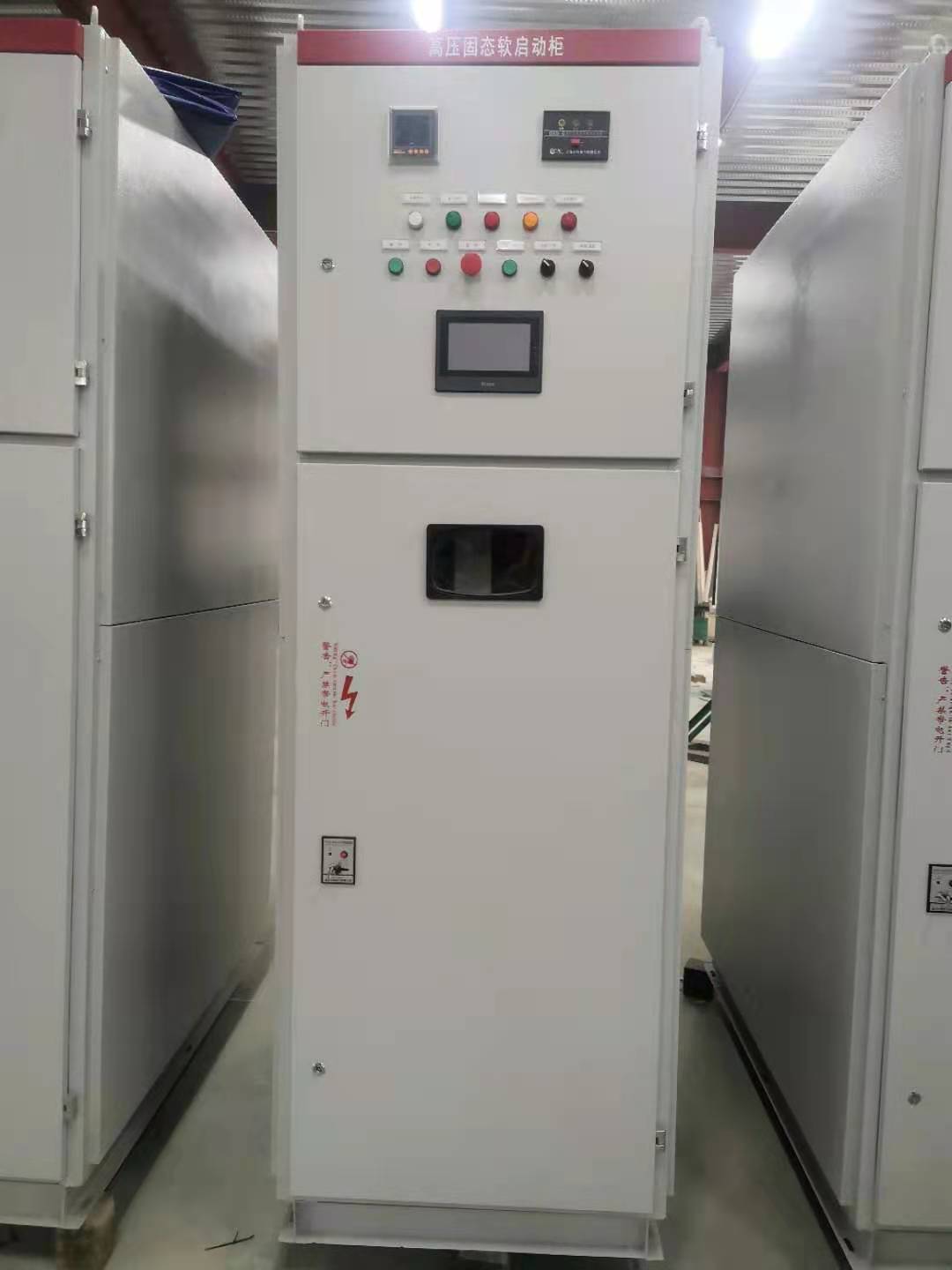

高壓固態軟啟動柜廠家,襄陽源創軟起動器工作原理由襄陽源創工業控制有限公司提供!襄陽源創工業控制有限公司是一家專業研發，生產，銷售，服務和培訓于一體的高低壓成套電氣設備公司，可以根據各位客戶需求，特殊定制符合您使用的柜體。感謝各位新老客戶對我們工作的支持和對高低壓成套電氣設備質量，服務，售后的信賴！襄陽源創會一如既往的為您提供性價比高的產品來為您的事業保駕護航！選擇襄陽源創，后顧無憂！YHGQ系列高壓固態軟起動裝置其實就是用來起動（6000V~10000V）高壓交流異步或同步電機的軟起動設備，它是在高壓電機定子繞組與電源之間接入三相反并聯晶閘管組件及電子控制設備。當電機起動時，按一定的規律（如恒流或電壓斜坡）控制晶閘管的導通角，并連續改變電機定子繞組的輸入電壓直至全壓，起動完畢后，旁路接觸器吸合。

工作原理是晶閘管控制的高壓軟起動柜，實際是串接在三相交流相電壓與三相交流異步（及同步）電動機輸入端之間。通過同時調節三個獨立的反并聯晶閘管閥組件的延時導通電角度、來改變?nèi)喈惒诫妱?dòng)機（及同步）的交流輸入電壓幅值，因此改變了三相輸入交流電流的有效值從而達到恒流起動或者按一定斜率變化曲線起動或停車的目的。

當起動完成后，三相旁路接觸器J自動吸合，電動機投入電網運行。輸入/輸出電壓波形和電流變化的波形。

YHGQ 系列高壓電機固態軟起動器還具有“軟停車”功能，軟停車時，電機定子繞組電壓將平滑降低，由此，可避免驅動突然停滯，這對水泵驅動（可以避免水錘作用）或輸送帶很有用，是目前降壓和起動合理、先進的起動方式。
