籠型高壓水阻柜的工作原理及安裝調試步驟

發布時間：2021-06-03

瀏覽量：0

發布人：未知

分享到

任何產品在使用之前，都應該熟讀使用說明書，對產品的原理，性能，特點有一定的了解，才能使其在生產作業過程中發揮其卓越的優勢。高壓籠型水阻柜作為一種在電力行業倍受追捧的電機軟啟動設備，更應如此。

下面高壓水阻柜廠家帶大家了解一下籠型電機水阻柜的工作原理：

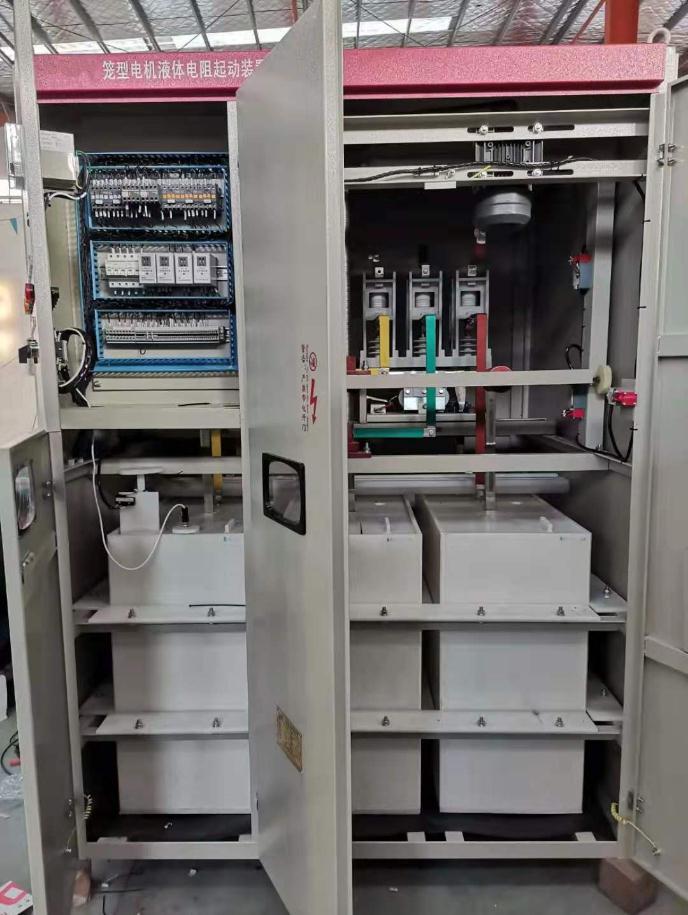

YLQ系列高壓籠型電機液體電阻起動柜適用于三相交流3KV、6KV、10KV大中型高壓鼠籠交流異步電動機或同步電動機的降壓軟起動。其原理是通過改變串接于定子回路中的液體電阻的阻值，使電機的起動電壓隨電機轉差率的減小而上升。起動電流維持在額定電流的三倍左右，從而實現電動機的軟起動。

調試使用

1、起動柜安裝完畢然后起動柜要與高壓柜和配套設備進行控制連鎖，起動柜伺服電機配置380V電源需要引至三相四線電源，高壓柜用電為200W電源線用4*2.5mm2的銅心電線引入端子排，控制連鎖線為1.5 mm2起動柜要和配套設備（如發閥門，油站等）連鎖后起動柜備妥信號還要和高壓開關柜連鎖，起動柜備妥后高壓柜才可投入起動。起動柜故障信號要送入高壓開關柜。起動柜故障信號有超程保護、超溫保護，當超過行程時間和液體超過75度時報警輸出，高壓柜停機。

2、連鎖線連接完畢合上空氣斷路器QF1，接通控制電源，先把控制面板的轉換開關調為實驗位置，起動綠色按鈕先看伺服電機正反方向綠色按鈕伺服電機帶動傳動機構極板下行為正轉，按下起動按鈕時極板下行真空接觸器吸合，當極板走到底端真空接觸器施放，極板復位。

3、接收到啟動信號后，液阻柜動極板向下運行，到達極板行程終點，向高壓柜發送合閘命令；

4、接收到高壓柜發送的合閘完畢信號后，延時3~5秒，釋放真空接觸器KM1、KM2，液阻切除，啟動完畢。動極板自動復位，等待下一次起動命令。

高壓水阻柜廠家哪家好？常言道，質量是企業之本，質量是企業之基石，水阻柜，籠型電機水阻柜，高壓水阻柜是由成千上萬個功能功能不同的零部件組合而成的，一臺機器正常運行的效果取決于每個零部件是否正常，這就要求作為每個零部件都能發揮好自己的功能，配合其他零部件攜手運行。襄陽源創工業控制有限公司作為電氣行業的排頭兵，以精益求精的標準嚴格要求每一個員工，把追求高質量的美好愿望轉化為創造高質量的動力，為用戶提供質量更可靠，售后服務更完善，更貼合用戶需求的高壓籠型電機水阻柜！咨詢熱線：13508662630 張工，微信同號！
