適用范圍

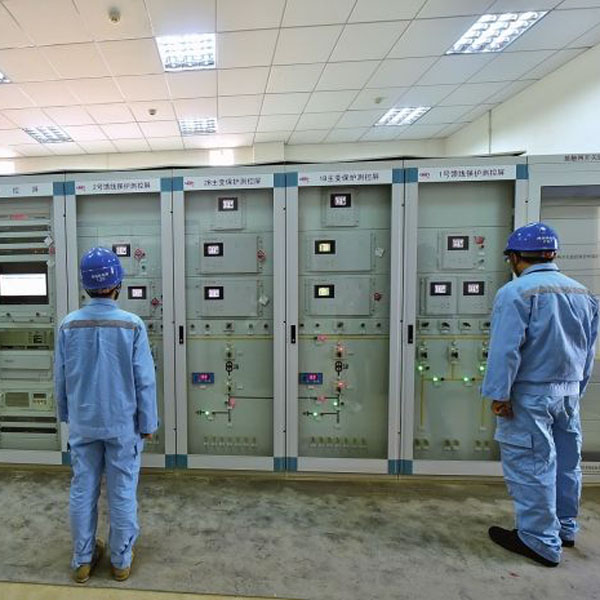

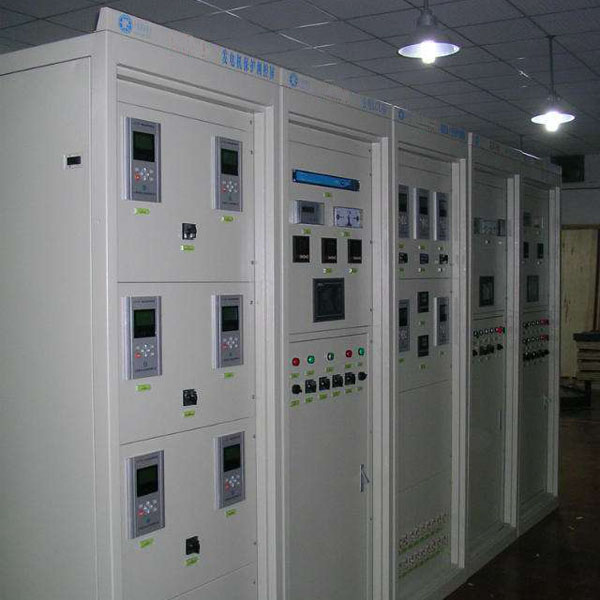

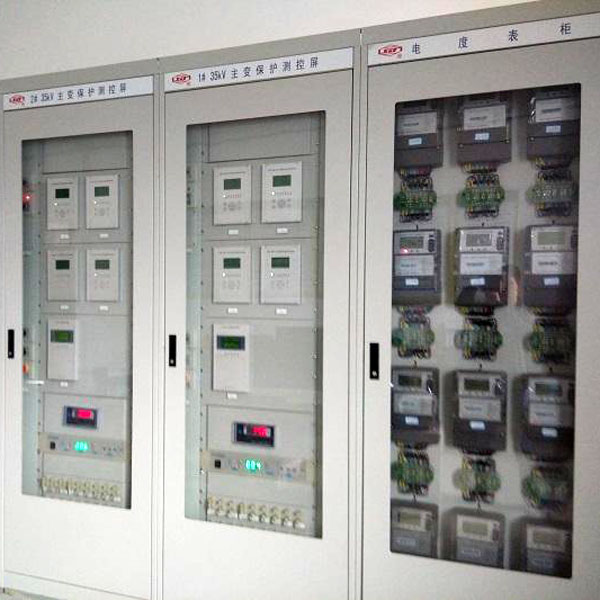

    PK系列微機保護測控屏應用于35KV及以下電壓等級的變（配）電站，為站內各高壓設備提供智能化，網絡化的測量，保護的控制功能，同時與上級主站進行實時通迅，實現變（配）電站的綜合自動化。該系列產品的主要功能包括：線路的各種保護及測量控制；變壓器的差動保護，后備保有護及測量控制；電容器，電動機的各種保護及測量控制；母線分段，進線備自投等測控功能。
使用條件
    1.海拔高度：2000M及以下
    2.溫度范圍：貯存及運輸時-40度----+70度
    3.相對濕度：小于95%
主要性能
    1.采用超高速雙CPU系統并行工作，功能強大本產品所有測控保護單元均采用因特爾公司推出的80C196芯片，其速度是8096的兩倍，芯片本身包含所有外圍電路，硬件設計極其簡化，將保護，控制，測量，通訊等功能合理的分散到兩個CPU芯片并行處理，以保證在其中一個CPU發生故障時能自動切換任務，極大地提高了第統的處理能力，使系統運行更可靠，更安全，并留有較多的冗余量，利于用戶的升級和擴展，有效的防止了系統滿負荷工作。
    2.全COMS工業級優選芯片，整屏功耗極低，本產品所有集成電路全部采用工業級COMS芯片，功耗大大隆低，同時系統噪聲容限大大提高，抗干擾能力增強。
    3.高可靠設計，抗惡劣環境，符合IEC國際標準本產品的專門設計適用于強磁干擾，元器件及插接件接觸可靠，耐沖擊，耐振動，工作環境溫度范圍寬，絕緣，耐壓，沖擊，以及抗高頻干擾等指標符合IEC國際標準。
    4.通訊網高速，可靠，網上所有設備互不影響本產品采用了專用的RS-485網絡通訊芯片，容錯能力強，可靠性高，并采用光電隔離措施，充分保證了網上所有設備的安全，每個接口本身還具有自測試系統，便于公用網上故障的快速維修，當檢測到通訊口故障時，能自動與通訊總線隔離。
微機保護測控單元主要技術參數
    1.采樣額定值：電壓100V/50HZ；電流5A/50HZ
    2.工作電源電壓：110V/220V DC
    3.功耗：直流功耗10W；動作時15W交流功耗電流回路小于0.75VA/相；電壓回路小于0.50VA/相
    4.過載特性：電流回路長期接通20A 短時接通100A/1S 瞬時接通500A/20ms 電壓回路長期工作額定值的1.5倍
    5.觸點容量：長期接通5A/220V（DC）
    6.開關量輸入：+24V/5A，隔離耐受電壓2000V
    7.測量精度：電流：0.1A-6A為0.5%，6A-100A為2% 電壓：范圍0V-150V，其中60V-120V為0.5%，其他為1% 功率：1.0% 電度：（內部計算）1.0%，外接脈沖取決二脈沖表精度。 保有護延時：0.1S-20.00S延時誤差不大于25ms和2.5%之較大者
    8.通訊接口：RS-485，速率9600Mbps
    9.絕緣電阻符合：IEC255-5標準，大于100兆歐/500W
    10.耐壓測試按IEC255-5標準，2.0KV/50HZ  1min
    11.抗干擾：共摸2.5KV/1MHZ/2S，差模1.0V/1MHZ/2S
